一文读懂显示界的「高级化妆品」——量子点膜

发布时间:2021年01月28日

有「膜」力,更美丽

欢迎大家来到今天的「纳晶科普」


近些年,量子点新型显示技术受到了各大品牌商的追捧,国内华为、小米、TCL、海信、OPPO纷纷推出了量子点产品,海外三星、VIZIO大力推广QLED电视,而「量子点膜」是其中不可或缺的光学材料。


今天,小Q同学就跟大家聊聊,把LCD变「美丽」,显示界的「高级化妆品」——量子点膜QLCF



众多知名品牌商选择量子点技术,到底有什么优势呢?咱们从显示效果说起。


量子点膜的优势

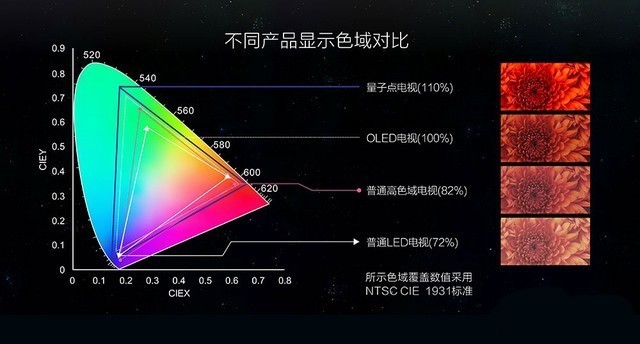

色域广色域越广,意味着显示的颜色范围越大,给人直观的感觉就是显示色彩更丰富,颜色过渡更自然,画面更真实。在NTSC标准下,普通LCD电视(YAG粉)的色域只有72%、普通高色域电视(RG粉)只有82%OLED色域能达到100%,而量子点电视色域覆盖率却高达110%



色彩纯。量子点发射的RGB光谱,半峰宽更窄,色彩纯净度更高,杂光非常少,能够精准呈现自然色彩。

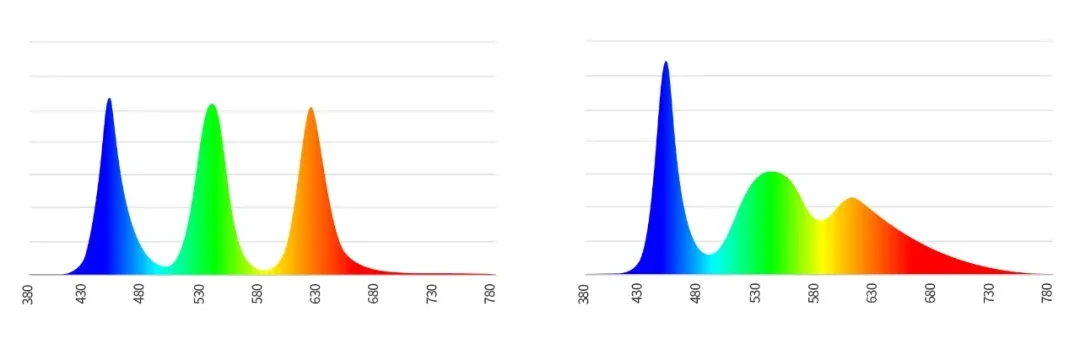

量子点屏(左)与普通液晶屏(右)光谱对比


色彩久。量子点是无机纳米材料,相比有机材料,稳定性更强,能够保证色彩恒久炫彩艳丽,色彩持久稳定可达50000小时。


功耗低。根据视觉神经学的机理,采用量子点显示技术,画面的色彩饱和度更高,只需更低亮度,更少的功耗,便能得到更优的显示效果。



量子点膜的市场应用案例

量子点技术能大幅提升液晶显示屏的画质,因此,各大显示终端厂商开始采用该技术。

索尼2013年发布全球首款量子点电视;

亚马逊201310月销售的电子「KindleFireHDX7」里使用量子点膜技术;

苹果20142月公开发表量子点技术方面的专利;

TCL20149月发布中国首款量子点电视机;

三星20151月发布韩国首款量子点电视「SUHD电视机」;


此后,量子点应用进入了发展期。2015年纳晶科技量子点光致发光应用进入了商业化的阶段,为全球主流显示厂商提供量子点技术解决方案;纳晶具备量子点绿色合成核心专利。


近些年,随着量子点技术的蓬勃发展,各大品牌发布的新品,纷纷选择采用量子点技术——


TCL国内的X系列、A100系列、C系列高端旗舰机,海外的S系列、R系列中高端产品;

华为2019年发布V65/V75量子点智慧屏;

小米2019年发布小米5pro量子点电视;

一加2019年发布量子点电视;

OPPO2020年发布量子点电视S1

……



量子点膜是什么?

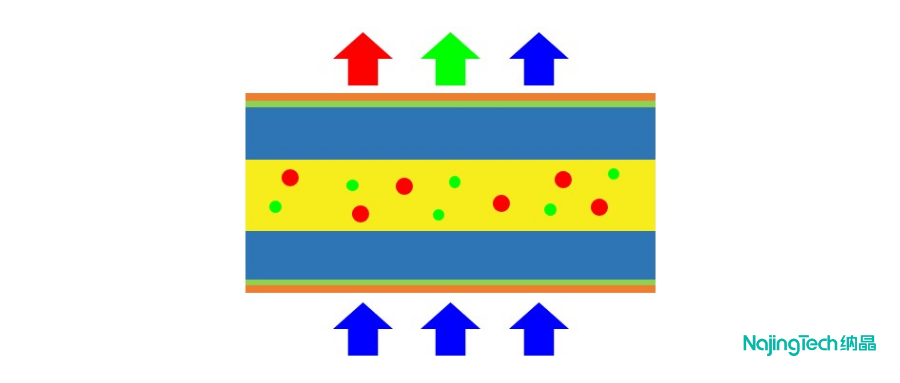

那么量子点膜是什么呢?别小看了这张膜,量子点膜是以量子点、高分子树脂以及光学级水氧阻隔膜为主要原料,结合高精密涂布技术制作的广色域特种光学薄膜,结构为类似三明治的多层复合结构。

为什么需要阻隔膜?量子点的稳定性会受到阻隔膜的阻隔率,外部超高能量以及材料自身性能影响;失效机理整体来说是化学键的破坏,氧化和水解。所以,需要采用两层高阻隔膜和特殊高分子聚合材料包裹量子点来解决这些问题。目前最主流的封装方式就是量子点膜(QLCFQD on Surface)



量子点膜是贴在屏幕表面的一层膜吗?


不是。量子点膜的用法「外敷」无效,需「内服」。


它是应用在显示器背光部分的一层光学膜,量子点膜既能作为光转换层,高雾度又可以带来超高的遮瑕性(遮掉粉刺彩点、黑头异物黑点、痤疮灯影等)。为了达到最佳的光转换率,其位置需要放置在光学膜最底部,可替换原LCD结构里的扩散膜。


量子点膜作为一种具有独特光学特性的全新纳米材料功能膜,可精确高效地将蓝光转换为鲜艳的红光和明亮的绿光,通过对背光的精细调节,可大幅提升色域表现,让色彩更加鲜明亮丽。

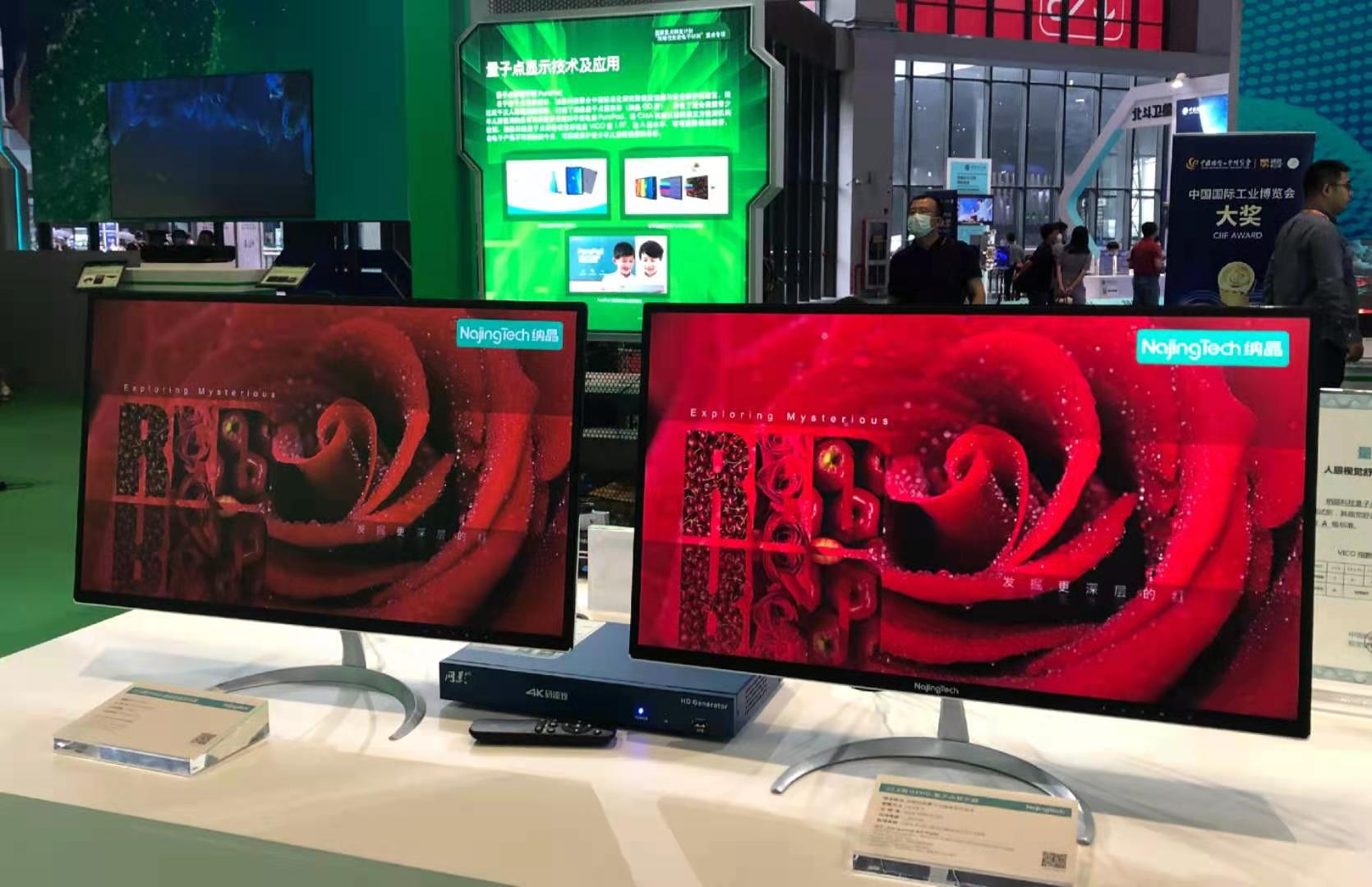

非量子点屏(左)与量子点屏(右)对比

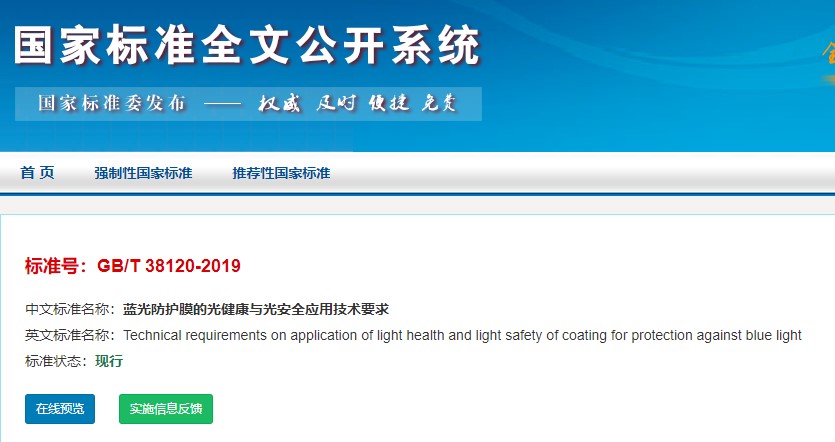

此外,纳晶科技自主研发了量子点健康显示技术,联合中国标准化研究院视觉健康与安全防护实验室,开发出具有高舒适度的量子点屏,经检测,VICO 1.97,视觉舒适度A级,可有效降低使用者在使用过程中所产生的视疲劳,进而实现保护眼健康的目标。VICO作为光健康测量指标被写入国家标准GB/T 38120-2019




纳晶科技量子点膜QLCF介绍


尺寸:

量子点膜的宽幅最大可达1200mm,可满足2-86寸的产品需求。


常规厚度:

350μm330μm200μm150μm100μm


量子点规格:

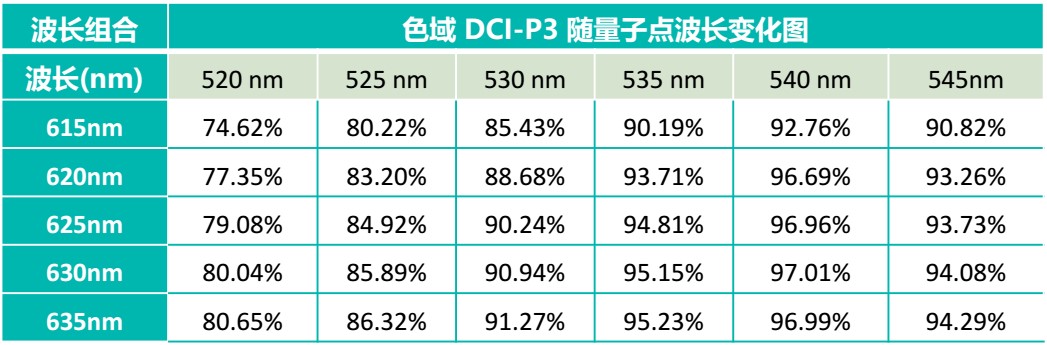

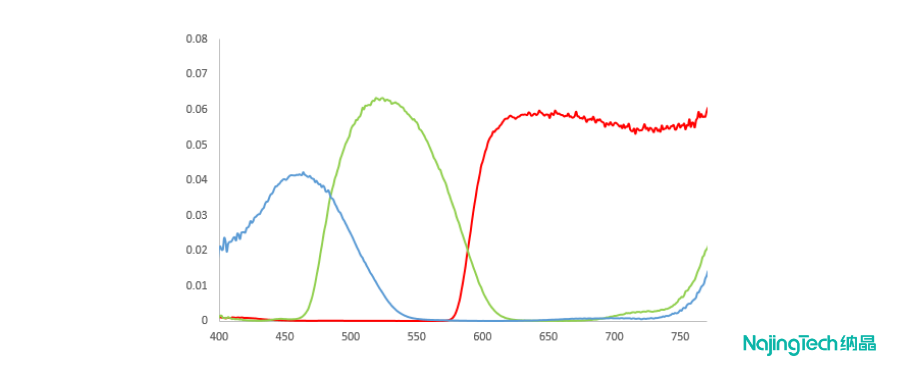

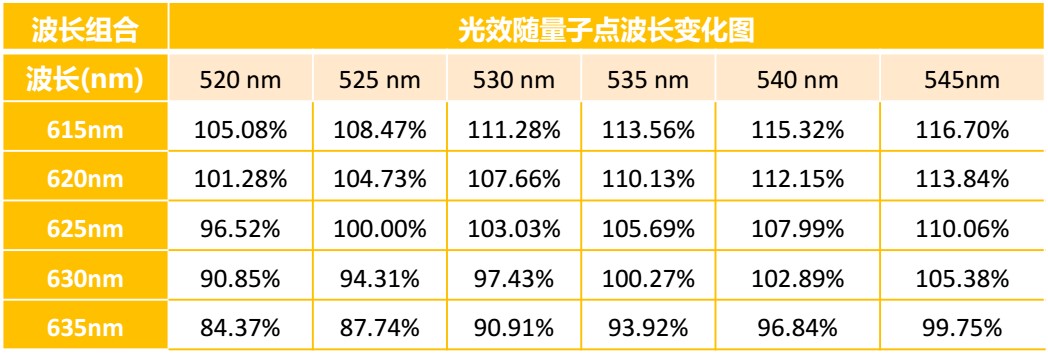

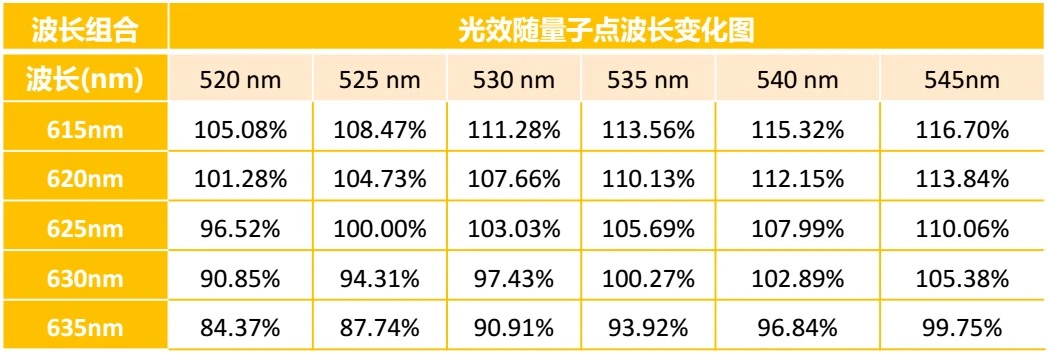

参考以上的一款普通的OC 频谱,结合纳晶可提供的量子点规格,绿色发射波长520-545nm,红色发射波长615-635nm,可得到以下的色域和亮度对应变化图。满足较高的DCI-P3色域和相对较好的亮度表现,我们推荐540nm620nm组合的量子点。




而根据应用市场的不同,色域需求也不同,纳晶可为客户提供专业的色域和亮度模拟服务,帮助客户实现理想的显示效果。


使用场景:

纳晶科技量子点膜具有丰富的产品类型,且符合欧盟Rosh标准,为车载、工控、电视、显示器、平板、笔记本、手机、VR等不同场景提供产品解决方案,可大幅改善传统液晶屏的画质效果,提高企业客户的市场竞争力。



纳晶实力


拥有量子点绿色合成核心专利

纳晶科技非常重视知识产权保护,具备完善的知识产权管理体系。掌握量子点绿色合成核心专利及300余项国内外专利申请,保护范围包含欧洲、日本、美国。


强大的生产能力

量子点材料:建成了年产50吨的量子点材料生产基地——规划年产能150吨,相当于2500万台55寸电视机的总需求。量子点膜:实现了高可靠性大面积量子点膜制备方法及工艺,开展一体化模拟、混胶、精准注入调控红绿量子点工艺制备方法,拥有年产400万平米量子点光转换膜生产能力。纳晶科技拥有健全完整的研发、生产体系和各类测试仪器、环境试验设备,全面保障产品的稳定与可靠。


垂直整合一体化能力

纳晶具备整合量子点材料、量子点器件、量子点应用等一体化技术能力,不仅能自主研发量子点材料,还具备商业化量子点光致器件开发能力、量子点健康显示技术开发以及量子点电致发光开发能力;同时具有强大的产能供应和国产供应链支持,避免卡脖子难题。


专业的技术支持能力

根据多年来为大量客户提供服务的丰富经验积累,纳晶建立了全面的技术服务体系,为客户提供架构调节、色域优化、色点匹配等专业的技术支持和产品解决方案。


获得行业及知名品牌认可

纳晶量子点膜已经实现大规模量产,广泛应用于国内外中高端液晶电视、电脑显示器、平板电脑、视力表中,并为TCL、海信、京东方、小米、飞利浦、冠捷、惠科等知名品牌稳定供货。

公司曾荣获2019年「中国新型显示产业链发展特殊贡献奖」;纳晶科技创始人、董事长彭笑刚教授因其对“应用于显示领域的可溶液加工的量子点的发展”作出的杰出贡献,荣获2019年国际信息显示学会(SID)「特殊贡献奖(SPECIAL RECOGNITION AWARDS)」。
